Fonctionnement

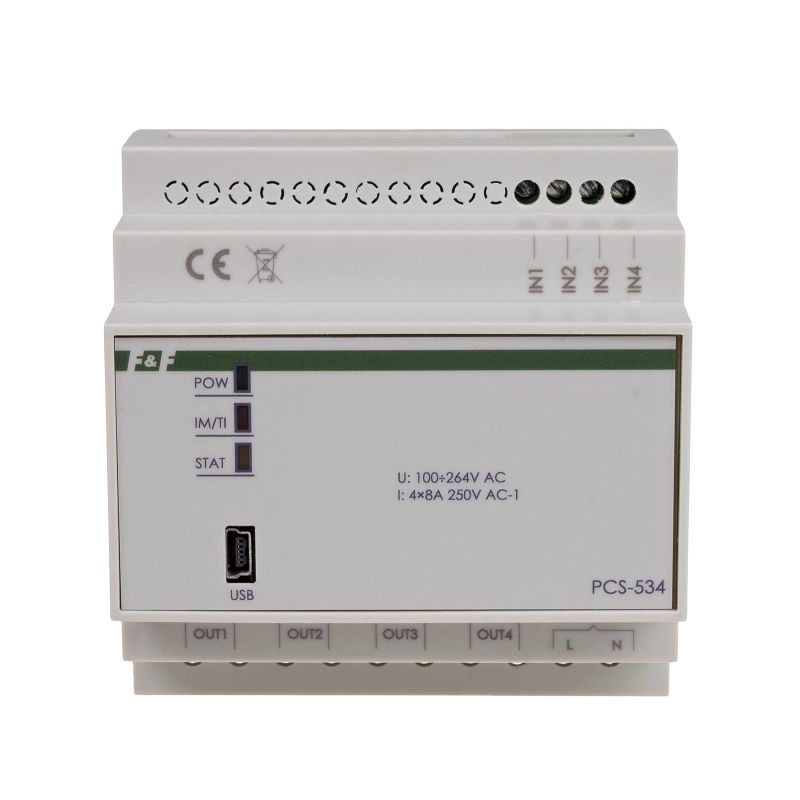

Le relais séquentiel possède 4 sorties OUT1 ÷ OUT4 séparées et 4 entrées de signal IN1 ÷ IN4 indépendantes. Les contacts fermés/ouverts sont réglés séquentiellement selon le programme. La commutation des contacts vers l’état suivant se produit après une autre impulsion sur l’entrée de commande ou automatiquement, selon le calendrier.

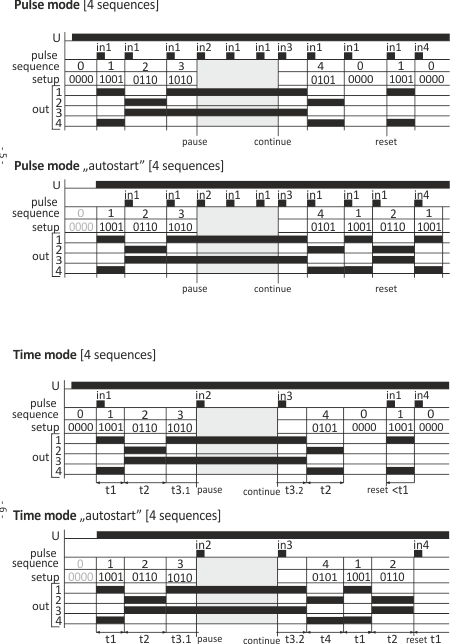

Modes d’impulsion :
Impulsion – les séquences de contacts programmées sont exécutées après des impulsions consécutives de l’entrée de commande IN1. La première impulsion passe de la séquence 0 à la séquence 1 et les suivantes après les impulsions suivantes. Lorsque la dernière séquence est exécutée, le relais exécute le programme à partir de la séquence 0 ou 1 pour la fonction de démarrage automatique.
Temps – la commutation des contacts est effectuée automatiquement selon le calendrier. L’impulsion sur l’entrée IN1 passe de la séquence 0 à la séquence 1 et continue de commuter automatiquement après le temps défini. Après la dernière séquence, le relais revient à la séquence 0 et attend l’impulsion de commande à l’entrée IN1 ou continue d’exécuter le programme à partir de la séquence 1 (option de démarrage automatique).
Séquence 0 – état de démarrage des contacts (0000) après la mise sous tension (option fixe, non modifiable par l’utilisateur). Le démarrage automatique exécute le programme à partir de la séquence 1.
Option supplémentaire :
Démarrage automatique – fonction de démarrage automatique. En mode impulsion, il passe automatiquement à la séquence 1 à la mise sous tension. En mode horaire, il démarre automatiquement le fonctionnement selon le calendrier.
Fonctions d’entrée
IN1 – « start » :
– impulsion : l’impulsion fait passer les contacts à un autre état.
– heure : l’impulsion déclenche un calendrier.
IN2 – « pause »
– impulsion : bloque le passage à une autre séquence malgré des impulsions consécutives sur IN1.
– heure : arrête le compte à rebours pour passer à l’état suivant.
IN3 – « continuation »
– impulsion : restaure la réponse aux impulsions d’entrée IN1.
– heure : continue le compte à rebours dans la séquence arrêtée.
IN4 – « reset »
– impulsion : arrête immédiatement le programme en cours d’exécution et revient à la séquence 0 et attend le redémarrage. L’option autostart exécute le programme à partir de la séquence 1.
– time : arrête immédiatement le programme en cours d’exécution et retourne à la séquence 0 et attend le signal de démarrage sur IN1. L’option autostart exécute le programme à partir de la séquence 1.
