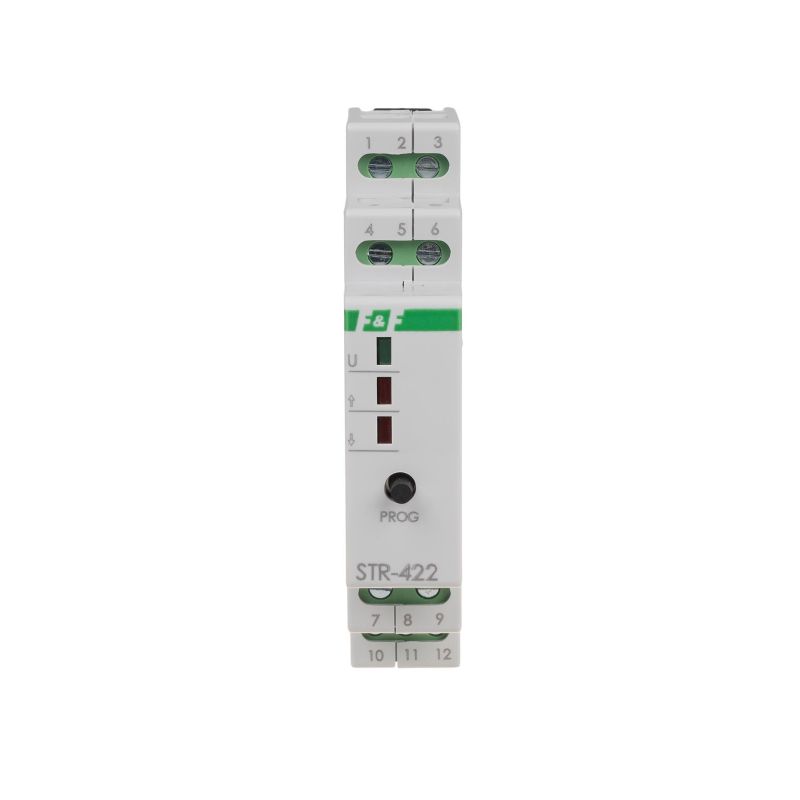

Le contrôleur peut fonctionner comme une unité indépendante (conçue pour ouvrir/fermer un volet roulant) ou les contrôleurs peuvent être combinés en groupes qui permettent le contrôle centralisé de plusieurs volets roulants
Fonctionnement
Le moteur du volet roulant est activé par la commutation momentanée d’une impulsion de courant (L ou N) sur l’une des entrées de commande. Le moteur est activé à un moment programmé au préalable par l’utilisateur. Le temps d’activation programmé permet la montée ou la descente complète du volet roulant. Il existe également une possibilité d’arrêter le volet roulant activé à un niveau sélectionné par l’utilisateur (ouverture ou fermeture non complète du volet roulant).

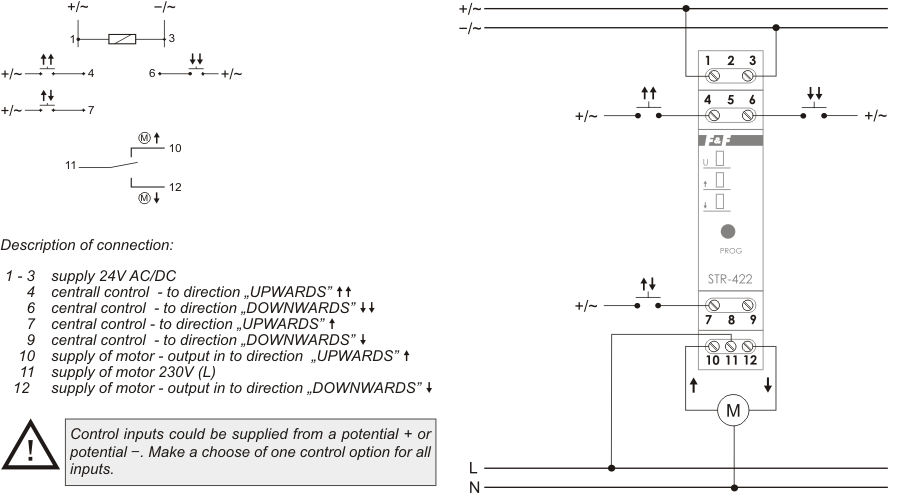

Entrées de commande du pilote – un bouton
Commande locale – un bouton-poussoir connecté à la borne 5 commandant un volet roulant.
.gif){kind=small}
.gif){kind=small}
– vers le haut (ouverture) / vers le bas (fermeture).
Une pression sur le bouton-poussoir de commande locale active le mouvement du volet roulant dans une direction opposée à la direction d’un mouvement précédemment effectué (après avoir connecté le contrôleur à l’alimentation électrique, le premier mouvement ferme le volet roulant). Si le volet roulant est déjà en mouvement, une pression sur le bouton-poussoir de commande locale arrêtera le mouvement du volet roulant. Lorsque le bouton-poussoir de commande locale est à nouveau enfoncé, le mouvement du volet roulant dans la direction opposée est activé.
Commande centrale – un groupe commun de boutons-poussoirs connectés aux bornes 7 et 8 pour de nombreux contrôleurs (au moins deux contrôleurs) qui contrôlent tous les volets roulants inclus dans le système de commande centrale.
– tout vers le haut ; – tout vers le bas.
Une pression sur le bouton-poussoir de la commande centrale active le mouvement des volets roulants dans une direction sélectionnée. Si l’un des volets roulants se déplace déjà dans la même direction, son mouvement sera poursuivi. Si l’un des volets roulants se déplace dans la direction opposée, ce volet roulant sera d’abord arrêté puis son mouvement sera activé dans la direction conforme à la commande envoyée à l’entrée centrale.
Attention !
La commande centrale permet d’activer uniquement le mouvement des volets roulants dans une direction sélectionnée. Le volet roulant s’arrêtera après le temps de mouvement programmé ou lorsque l’un des boutons-poussoirs de commande locale sera enfoncé.
