Caractéristiques
* quatre compteurs indépendants
* entrée de compteur conçue pour fonctionner avec des signaux AC/DC
* réglage du facteur (une valeur à virgule flottante)
* valeur rééchelonnée (nombre d’impulsions × facteur)
* sélection d’un mode de déclenchement d’état 1 : haute ou basse tension
* sélection d’un front d’impulsion d’entrée (avancé ou retardé)
* filtre de fréquence qui permet de limiter la fréquence maximale des impulsions comptées (pour éliminer les interférences sur l’entrée du compteur)
* mémoire de l’état du compteur après une panne de courant
* entrée numérique
Fonctionnement
Le module MB-LI-4 est un compteur unidirectionnel à quatre canaux. Chaque canal est indépendant et compte les impulsions conformément aux paramètres individuels. Les résultats sont présentés sous la forme d’un nombre d’impulsions et d’une valeur rééchelonnée dans une plage de 0 à ~4,29 milliards. La lecture du compteur peut être réinitialisée indépendamment pour chaque canal. Une fois le nombre maximum d’impulsions (dépassement) atteint, le compteur se réinitialise automatiquement et compte à partir de 0. Le module dispose d’options configurables de comptage d’impulsions avec un signal faible (0 V) ou élevé (V+) et avec un front montant ou descendant.
De plus, l’entrée de comptage peut être utilisée comme entrée numérique DI avec la possibilité de lire son état.

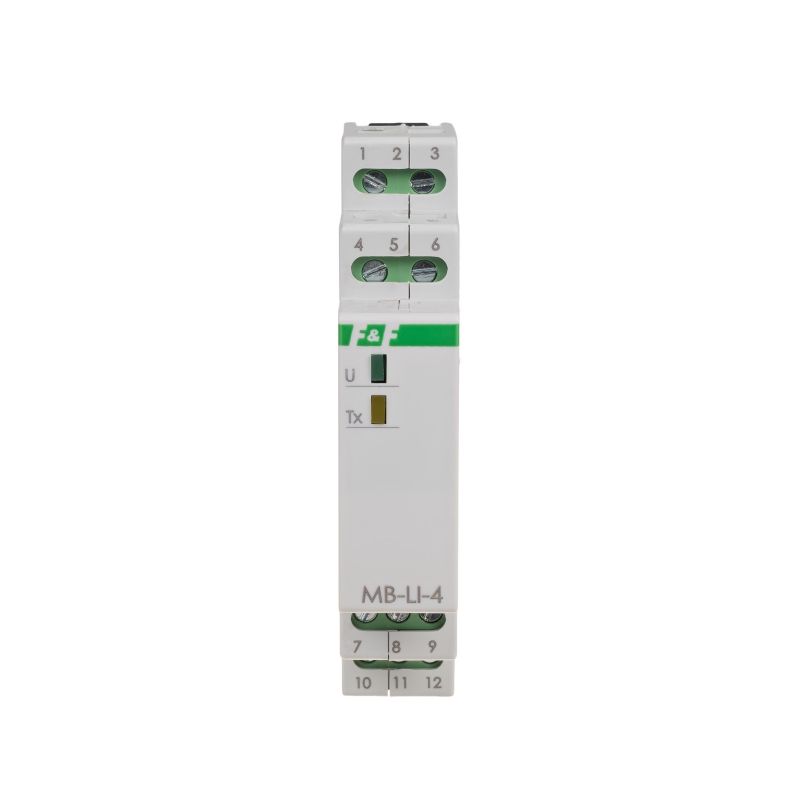

La lecture des valeurs des impulsions comptées, une valeur remise à l’échelle, le réglage de tous les paramètres de comptage, la communication et l’échange de données s’effectuent via le port RS-485 en utilisant le protocole de communication MODBUS RTU. L’alimentation est indiquée par une lumière LED verte U. L’échange de données correct entre le module et l’autre appareil est indiqué par la lumière LED jaune Tx.

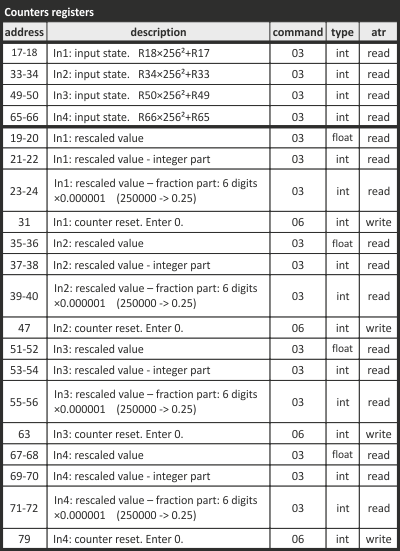

Paramètres du protocole MODBUS RTU
ATTENTION !
Une tension de commande externe est nécessaire dans chaque cas pour déclencher l’entrée. Si l’alimentation du module est utilisée à cette fin, il en résulte une perte de séparation galvanique entre les entrées de commande, l’alimentation et la communication.
