Dans le cas de transformateurs avec paramètres de fonctionnement dédiés, les compteurs affichent la valeur réelle de la puissance consommée par le système.
Fonctionnement
Un dispositif spécial sous l’influence du flux électronique de courant et de la tension appliquée dans chaque phase génère des impulsions proportionnelles à la quantité d’électricité chargée dans cette phase. La consommation d’énergie dans la phase est indiquée par le clignotement de la LED correspondante (L1, L2, L3). La somme des impulsions des trois phases indiquées par la LED clignotante (800imp/kWh) est convertie en énergie, prélevée dans l’ensemble du système triphasé et sa valeur est déterminée par l’écran LCD à segments.
Attention !

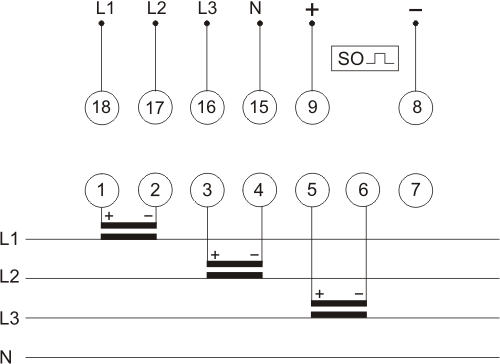

Les compteurs sont équipés de sorties d’impulsions SO+ -SO-. Cela permet de connecter un autre appareil à impulsions (SO), lisant les impulsions générées par le compteur.
La connexion d’un appareil supplémentaire n’est pas nécessaire au bon fonctionnement d’un compteur.
*) Courant de base – détermine la valeur du courant à laquelle l’erreur de mesure en pourcentage est proche de zéro. Si le courant traversant le compteur est supérieur à la valeur du courant de base, l’erreur de mesure est négative, ce qui joue en faveur du payeur d’électricité. En revanche, si le courant traversant le compteur est inférieur à la valeur du courant de base, l’erreur de mesure en pourcentage est positive et cela joue contre le payeur d’électricité. Ces indications découlent des caractéristiques métrologiques (pourcentage d’erreur de mesure en fonction du courant), fournies dans le manuel d’utilisation d’un compteur électrique. Il est évident que le compteur mesure correctement l’électricité avec la classe de précision du compteur dans toute la plage de mesure.
Courant maximal – le courant maximal pour la charge permanente du compteur électrique.
Courant minimal – la valeur la plus basse du courant de charge, que le compteur détecte et enregistre.

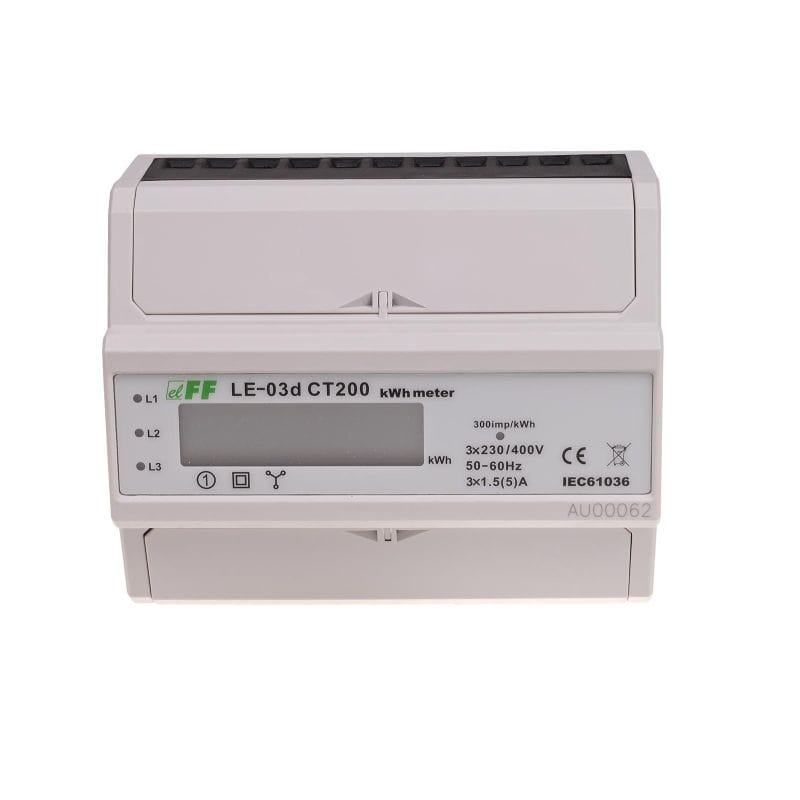

Marquage sur l’appareil : 3×1,5(3×5)A – position 1 (avant la parenthèse) : courant de base de 3×1,5A ; position 2 (entre parenthèses) : courant maximum 3×5A.
