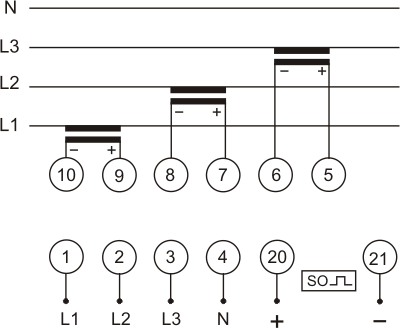

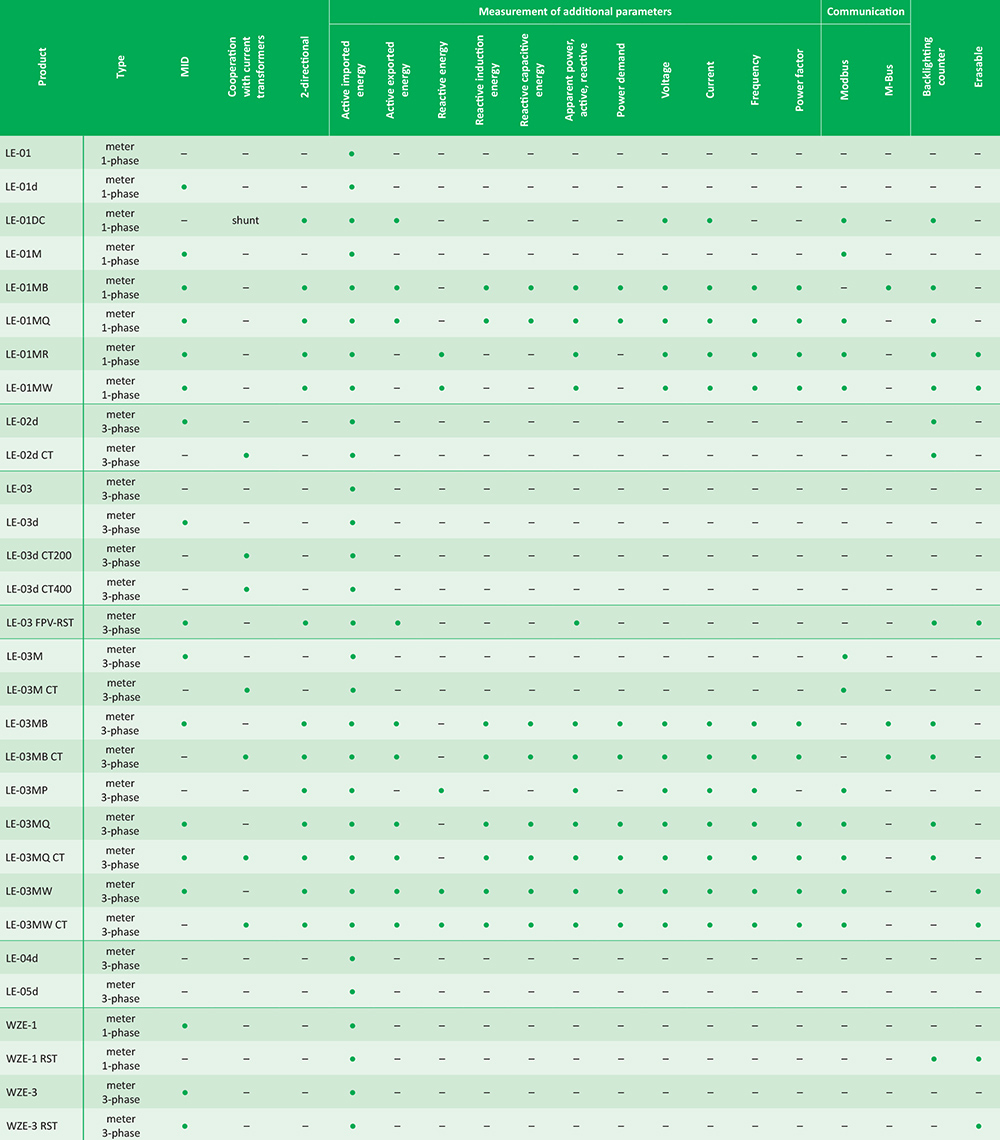

L’indicateur est conçu pour fonctionner avec des transformateurs de courant avec un courant primaire Ip de 5 ÷ 6000A et un courant secondaire de 5A. Le courant maximal mesuré est déterminé par la valeur du courant primaire Ip du transformateur de courant utilisé. Vous pouvez définir la valeur d’index des transformateurs de courant utilisés, ce qui vous permet d’identifier la valeur réelle prise par le système électrique.
Fonctionnement

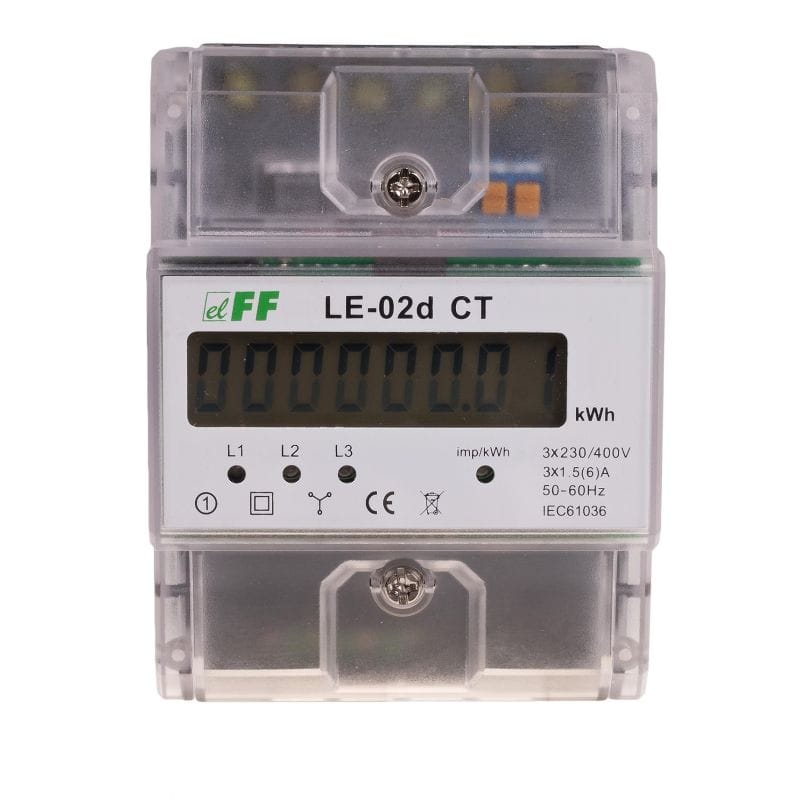

Un système électronique spécial sous l’influence du flux de courant et de la tension appliquée dans chaque phase génère des impulsions proportionnelles à l’électricité consommée dans cette phase. La consommation d’énergie de phase est indiquée par le clignotement de la LED correspondante (L1, L2, L3). La somme des impulsions des trois phases indiquées par une LED clignotante est convertie en énergie prise dans l’ensemble du système triphasé, et sa valeur est déterminée par l’écran LCD à segments.
Les valeurs d’index du courant primaire Ip du transformateur peuvent être appliquées stockées dans la mémoire. Le choix de la bonne valeur compatible avec les valeurs des transformateurs externes définit automatiquement le rapport correct, qui est calculé en fonction de la valeur réelle de l’énergie collectée. L’écran LCD affiche la valeur réelle de l’énergie consommée dans le format dépendant de la vitesse sélectionnée.
Sortie d’impulsions SO
L’indicateur dispose d’une sortie d’impulsions SO+ SO-. Cela vous permet de connecter un compteur d’impulsions (SO) pour la lecture des impulsions générées par le compteur. Pour un bon fonctionnement de l’indicateur, il n’est pas nécessaire de connecter des appareils supplémentaires. Le compteur d’impulsions constant est de 12 000 impulsions/kWh pour le courant d’entrée maximal du compteur ou du transformateur de courant secondaire (5 A). Lors de l’utilisation d’un transformateur dédié, le nombre d’impulsions par 1 kWh est calculé à partir de la formule (12 000 × 5) / Ip, où :
Ip – transformateur de courant primaire utilisé.
Exemple :
pour un transformateur de 5/5A (Ip = 5) : (12000 × 5)/5 = 12000impulsions/kWh
pour un TC de 100/5A (Ip = 100) : (12000 × 5)/100 = 600impulsions/kWh
Programmation

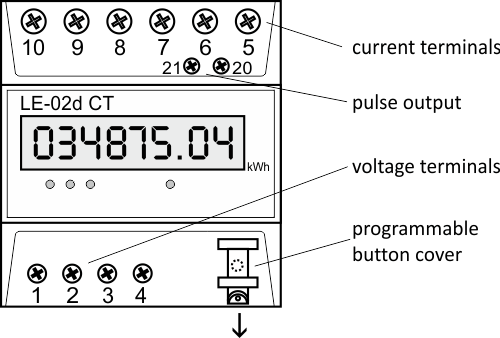

Transmission programmable à l’aide du bouton situé sous les bornes du boîtier inférieur du compteur.
ATTENTION !
Pour des raisons de sécurité, la fonction d’enregistrement des données ne peut effectuer le réglage qu’une seule fois.
CT Valeurs actuelles Ip inscrites dans la mémoire de l’appareil :
5, 25, 40, 50, 60, 75, 80, 100, 120, 150, 200, 250, 300, 400, 500, 600, 800, 1000, 1200, 1500, 1600, 2000, 2500, 3000, 4000, 5000, 6000.
Une nouvelle pression sur le bouton de programmation permet de passer à la valeur suivante.
Après avoir basculé sur la valeur souhaitée, pour confirmer la valeur sélectionnée, maintenez la touche enfoncée pendant plus de 30 secondes.
Format des données
La méthode de projection des données en fonction des paramètres de l’engrenage :
| Format | IP actuelle |
| 000000.00 | 5 ; 25 ; 40 ; 50 ; 60 |
| 0000000.0 | 75 ; 80 ; 100 ; 120 ; 150 ; 200 ; 250 ; 300 ; 400 ; 500 ; 600 |
| 00000000 | 800 ; 1 000 ; 1 200 ; 1 500 ; 1 600 ; 2 000 ; 2 500 ; 3 000 ; 4 000 ; 5 000 ; 6 000 |
Attention !
Le couvercle est doté d’un trou qui permet la mise en place du joint de protection.
