Conformité
Directive MID 2004/22/CE
EN 50470-1/3
Fonctionnement

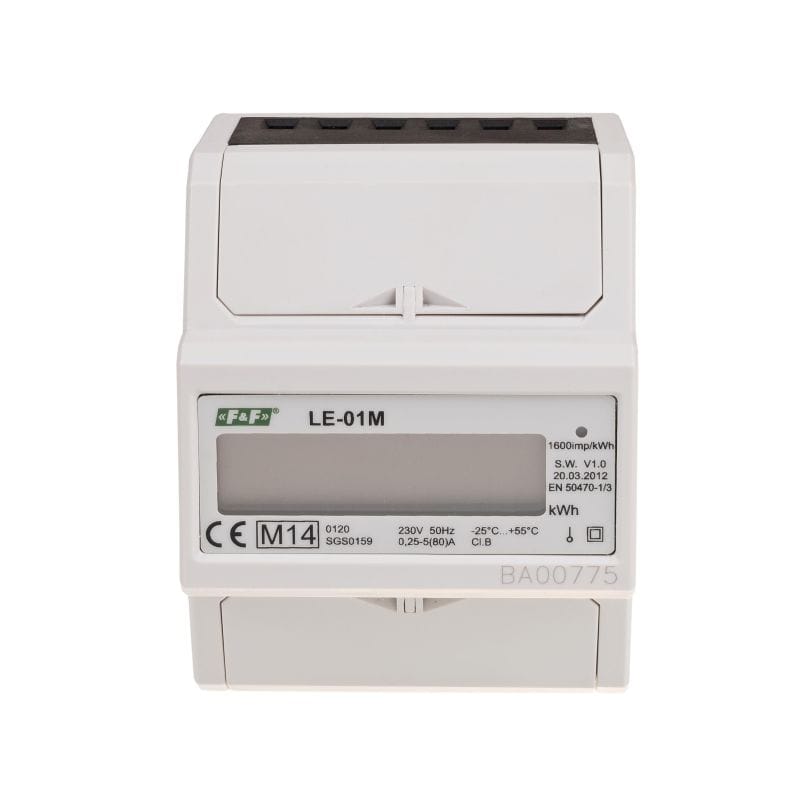

LE-01M sous l’influence du flux de courant et de la tension appliquée effectue une mesure précise de la quantité d’électricité consommée. La consommation d’énergie est indiquée par une LED clignotante (1600 impulsions / kWh) et sa valeur est déterminée par l’écran LCD. Les décimales représentent les centièmes de kWh (0,01 kWh = 10 Wh).

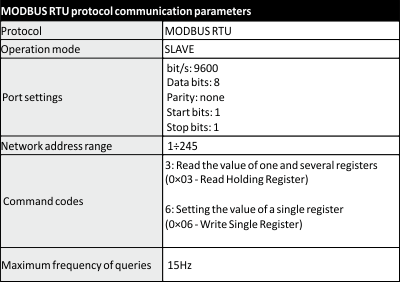

La communication avec les appareils fonctionnant comme esclaves est réalisée selon la norme Modbus RTU via RS-485. Les valeurs lues dans les registres après conversion kWh donnent un résultat cohérent avec les indications sur l’indicateur d’affichage. Chacun des indicateurs est identifié par une adresse unique transmise par l’utilisateur.
Attention !

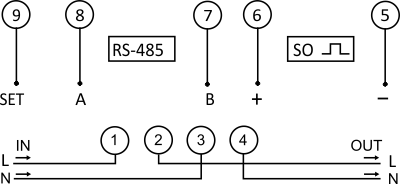

L’indicateur dispose d’une sortie d’impulsions SO+ – SO-. Cela vous permet de connecter un autre appareil de lecture d’impulsions (SO) générées par le compteur. Pour le bon fonctionnement du compteur, il n’est pas nécessaire de connecter des appareils supplémentaires.
Programme de service
LE Config
Le programme permet de tester la lecture de l’énergie calculée et d’effectuer les réglages des paramètres de base du compteur.
Communication PC-LE via convertisseur USB WE-1800-BT►
Programme gratuit.
Programmes de lecture à distance des compteurs d’électricité
LE-01M, LE-01MP, LE-01MQ, LE-03M, LE-03MP, LE-03M CT

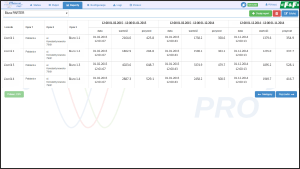

MeternetPRO
L’application MeternetPRO permet la lecture à distance des états et des indications des compteurs, multimètres, transducteurs de mesure, modules d’extension d’entrée/sortie et autres appareils de mesure communiquant via le protocole Modbus RTU. L’échange de données entre les appareils et l’application s’effectue via RS-485 ou réseau local (LAN). L’application, ainsi que la base de données, sont installées sur un serveur spécial MT-CPU-1, qui fonctionne dans un réseau local. L’interface utilisateur du logiciel est une application Web (site Web). L’accès à l’application s’effectue via n’importe quel navigateur Web. Dans un réseau local avec une adresse IP publique, vous pouvez configurer l’application et lire les données via Internet.
Module de facturation par abonnement de la consommation d’électricité
Module de facturation par abonnement de la consommation d’électricité ou d’une autre valeur incrémentielle enregistrée, par exemple : eau, chaleur, etc. Il permet de calculer les augmentations de la valeur dans les périodes de facturation désignées (intervalles). Cycles : mensuels, hebdomadaires, quotidiens, horaires. Le module permet de créer plusieurs rapports individuels et parallèles.
Meternet
Le programme permet la lecture à distance via le réseau RS-485 et l’affichage jusqu’à 1000 indicateurs.
L’échange de données entre les compteurs et l’application se fait via un port standard RS485 <-> USB ou un serveur sur le LAN (Ethernet). Pour une connexion LAN au routeur avec une adresse IP statique, vous pouvez lire les données via Internet.
