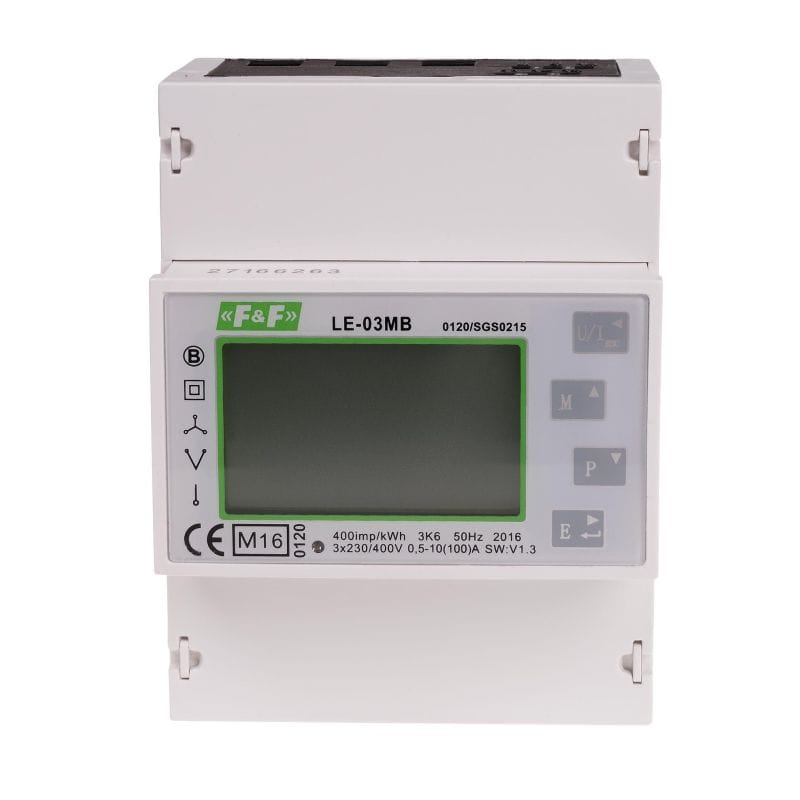

LE-03MB est un compteur électrique statique (électronique) étalonné à courant alternatif monophasé ou triphasé dans un système continu. Il est utilisé pour l’indication et l’enregistrement de l’électricité collectée et des paramètres du réseau d’alimentation avec possibilité de lecture à distance des indications via un réseau standard M-Bus câblé. La configuration du compteur s’effectue via le menu de configuration disponible depuis le panneau avant et via le port de communication conformément aux fonctions de programmation M-Bus.
Fonctions
* triphasé
* bidirectionnel (4 quadrants)
* mesure directe 100 A
* indication kWh / kvar (téléchargée / donnée)
* indication des paramètres réseau
* compatibilité avec MID
* port et protocole M-Bus
* sortie d’impulsion SO
* écran LCD rétroéclairé multifonctionnel
* protection par mot de passe avec mot de passe
Valeurs mesurées
Énergie active collectée / délivrée AE + / AE- [kWh]
Énergie bierna pobrana / oddane RE + / RE- [kvarh]
Tension tensions U1, U2, U3 [V]
Courants de phase I1, I2, I3 [A]
Fréquence F [Hz]
Puissance active P [W]
Puissance réactive Q [var]
Puissance apparente S [VA]
Facteur de puissance cosφ
harmoniques THD
Demande de puissance et d’électricité
Programmes de lecture à distance des compteurs d’électricité
LE-01M, LE-01MP, LE-01MQ, LE-03M, LE-03MP, LE-03M CT
MeternetPRO
L’application MeternetPRO permet la lecture à distance des états et des indications des compteurs, multimètres, transducteurs de mesure, modules d’extension d’entrée/sortie et autres appareils de mesure communiquant via le protocole Modbus RTU. L’échange de données entre les appareils et l’application s’effectue via RS-485 ou réseau local (LAN). L’application, ainsi que la base de données, sont installées sur un serveur spécial MT-CPU-1, qui fonctionne dans un réseau local. L’interface utilisateur du logiciel est une application Web (site Web). L’accès à l’application s’effectue via n’importe quel navigateur Web. Dans un réseau local avec une adresse IP publique, vous pouvez configurer l’application et lire les données via Internet.
Module de facturation de la consommation d’électricité par abonnement
Module de facturation de la consommation d’électricité par abonnement ou autre valeur incrémentielle enregistrée, par exemple : eau, chaleur, etc. Il permet de calculer les augmentations de la valeur dans les périodes de facturation désignées (intervalles). Cycles : mensuels, hebdomadaires, quotidiens, horaires. Le module permet de créer plusieurs rapports individuels et parallèles.
Meternet
Le programme permet la lecture à distance via le réseau RS-485 et l’affichage jusqu’à 1000 indicateurs.
L’échange de données entre les compteurs et l’application se fait via un port standard RS485 <-> USB ou un serveur sur le LAN (Ethernet). Pour une connexion LAN au routeur avec une adresse IP statique, vous pouvez lire les données via Internet.
