Conformité
Directive MID 2014/32/UE
Certificat 0120/SGS0305
Valeurs mesurées
- Énergie active totale [kWh]
- Énergie active importée AE+/AE- [kWh]
- Énergie active exportée [kWh]
- Énergie réactive totale [kvarh]
- Énergie réactive AE+ [kvarh]
- Tension de phase U [V]
- Courant de phase I [A]
- Fréquence F [Hz]
- Puissance active P [W]
- Puissance réactive Q [var]
- Puissance apparente S [VA]
- Facteur de puissance cosϕ
- Demande d’énergie active importée [W]
- Demande totale d’énergie active importée [W]
- Demande active Énergie exportée [W]
- Demande totale d’énergie active exportée [W]
- Demande d’énergie réactive importée [var]
- Demande totale d’énergie réactive importée [var]
- Demande d’énergie réactive exportée [var]
- Demande totale d’énergie réactive exportée [var]
Fonctionnement

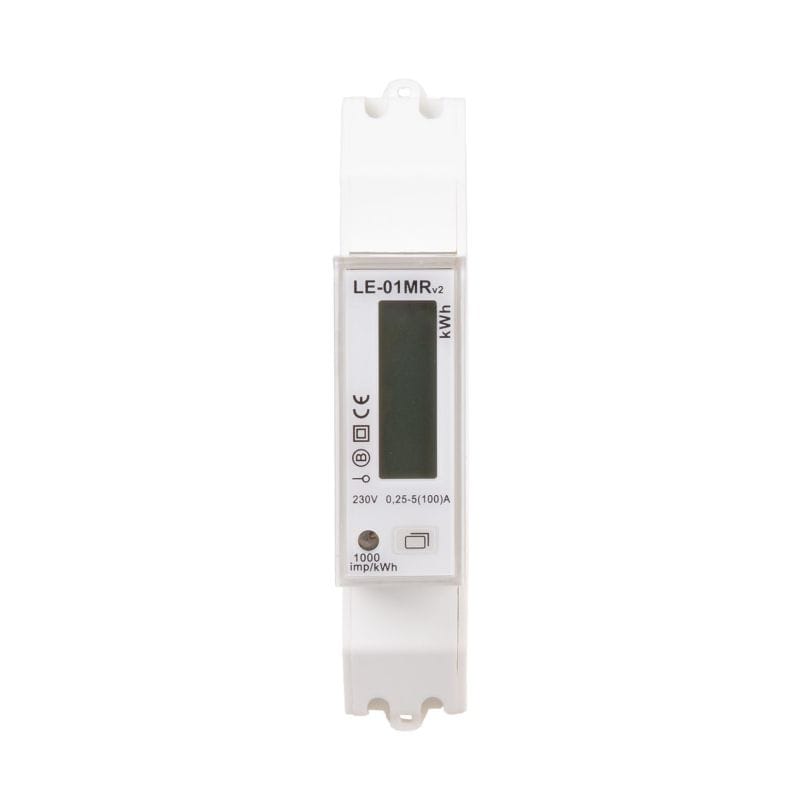

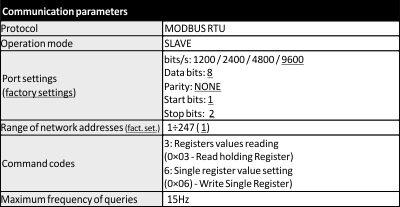

Le compteur fournit une mesure d’énergie et de puissance à 4 quadrants ainsi qu’une surveillance de nombreux paramètres réseau supplémentaires tels que la tension, le courant, la puissance active, la puissance réactive, la puissance apparente, la fréquence, le facteur de puissance. Le compteur dispose de compteurs d’énergie active et réactive supplémentaires et effaçables. Il est également équipé d’une interface de communication RS-485 avec prise en charge du protocole Modbus RTU pour la lecture et la configuration à distance du compteur. Le bouton tactile situé sur le panneau avant du compteur permet de sélectionner le paramètre affiché et de modifier les paramètres du compteur.
L’écran LCD rétroéclairé facilite la lecture des valeurs mesurées. Le paramètre est modifié par défaut toutes les 5 secondes ou à la fréquence définie par l’utilisateur et manuellement, à l’aide du bouton tactile situé sur la face avant du boîtier du compteur. L’affichage est actif lorsque l’indicateur est sous tension.
Remarque !
Le compteur est doté de couvercles de bornes d’entrée et de sortie scellables pour empêcher toute tentative de contournement du compteur.
Le compteur est marqué d’un numéro de série individuel permettant son identification sans ambiguïté. Le marquage est gravé au laser et ne peut pas être retiré.
Programme de service
LE Config
Le programme permet de tester la lecture de l’énergie calculée et de régler les paramètres de base du compteur.
Communication PC-LE via convertisseur USB WE-1800-BT►
Programme gratuit.
Programmes pour la lecture à distance des compteurs d’électricité
LE-01M, LE-01MP, LE-01MR, LE-03M, LE-03MP, LE-03M CT
MeternetPRO
L’application MeternetPRO permet la lecture à distance des états et des indications des compteurs, multimètres, transducteurs de mesure, modules d’extension d’entrée/sortie et autres appareils de mesure communiquant via le protocole Modbus RTU. L’échange de données entre les appareils et l’application s’effectue via RS-485 ou réseau local (LAN). L’application, ainsi que la base de données, sont installées sur un serveur spécial MT-CPU-1, qui fonctionne dans un réseau local. L’interface utilisateur du logiciel est une application Web (site Web). L’accès à l’application s’effectue via n’importe quel navigateur Web. Dans un réseau local avec une adresse IP publique, vous pouvez configurer l’application et lire les données sur Internet.
Module de facturation par abonnement de la consommation d’électricité
Module de facturation par abonnement de la consommation d’électricité ou d’une autre valeur incrémentielle enregistrée, par exemple : eau, chaleur, etc. Il permet de calculer les augmentations de la valeur dans les périodes de facturation désignées (intervalles). Cycles : mensuel, hebdomadaire, quotidien, horaire. Le module permet de créer plusieurs rapports individuels et parallèles.
