Description

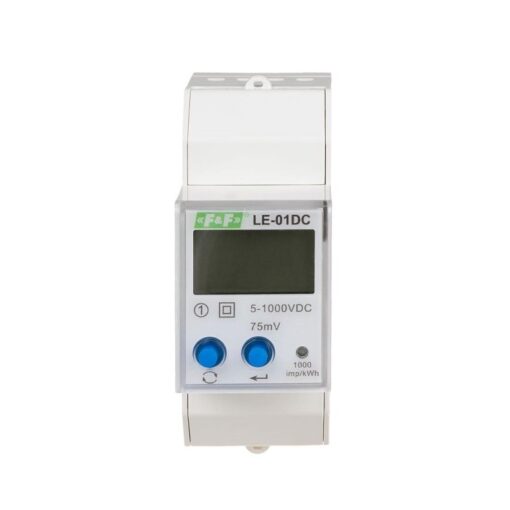

Le compteur permet une mesure bidirectionnelle de la consommation d’énergie et une surveillance des paramètres de puissance actuels : puissance, tension et courant. L’horloge en temps réel intégrée avec batterie de secours permet de mesurer la consommation d’énergie divisée en quatre zones tarifaires définies par l’utilisateur, définies selon un cycle quotidien. La mémoire du compteur stocke également l’état du compteur d’énergie des trente derniers jours et des douze derniers mois. L’indicateur mensuel enregistre à la fois la consommation totale d’énergie et la répartition de la consommation entre les différents tarifs. LE-01DC dispose d’un relais intégré et d’un seuil de surcharge programmable. Le dépassement de la charge définie pendant la durée définie commutera le relais. Le compteur est également équipé d’une interface de communication RS485. RS485 prend en charge le protocole Modbus RTU, permet la lecture et la configuration à distance de l’appareil. Les boutons situés à l’avant du compteur permettent de sélectionner le paramètre affiché et de modifier les réglages du compteur. L’écran LCD rétroéclairé facilite la lecture des valeurs mesurées.
Fonctionnement

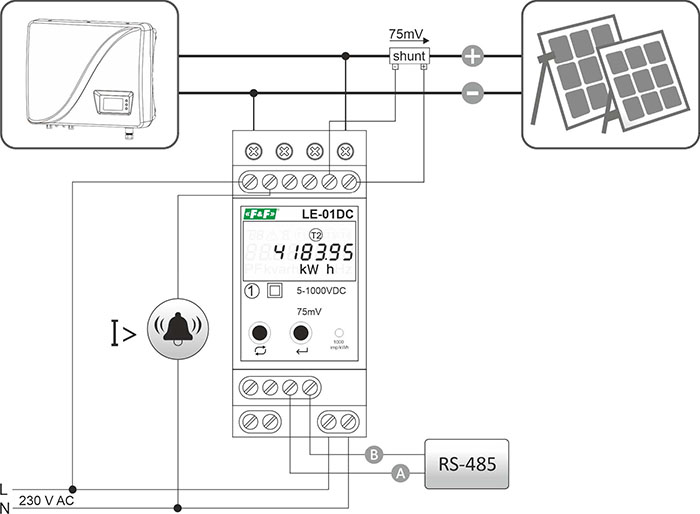

Sous l’influence du courant circulant dans le shunt de mesure externe et de la tension appliquée, le compteur mesure avec précision la consommation d’énergie et les paramètres électriques supplémentaires (puissance, tension, courant). Le compteur enregistre dans la mémoire non volatile la consommation totale d’énergie divisée en zones tarifaires programmées. Les autres paramètres indiqués par le compteur sont temporaires et affichent les valeurs actuelles des paramètres mesurés, qui ne sont pas enregistrés dans la mémoire non volatile.
