Conformité
Directive MID 2004/22/CE
EN 50470-1/3
Fonctionnement

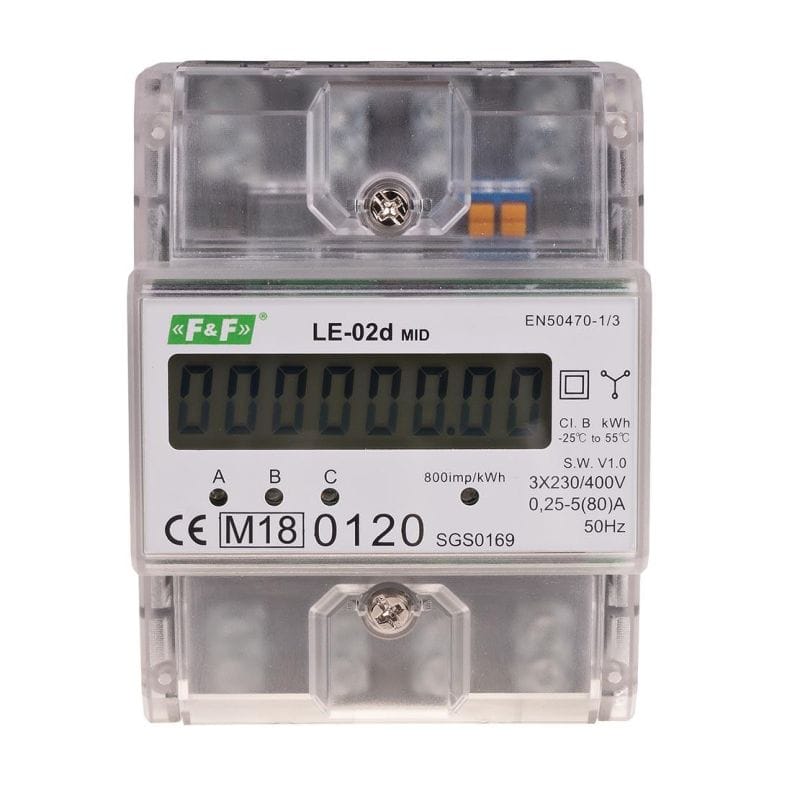

Un système électronique spécial, sous l’influence du flux de courant et de la tension appliquée dans chaque phase, génère des impulsions proportionnelles à l’électricité consommée dans cette phase. La consommation d’énergie de chaque phase est indiquée par le clignotement de la LED correspondante (L1, L2, L3). La somme des impulsions des trois phases est indiquée par une LED clignotante qui doit être convertie en énergie, prélevée dans tout le système triphasé, et sa valeur est déterminée par l’affichage LCD à segments. Les décimales représentent les centièmes (.01 KWh = 10 Wh).
Attention !
L’indicateur dispose d’une sortie d’impulsions SO+ SO-. Cela vous permet de connecter un autre appareil de lecture d’impulsions (SO) générées par le compteur.
Pour un fonctionnement correct du compteur, il n’est pas nécessaire de connecter des appareils supplémentaires.
*) Courant de base – détermine la valeur du courant à laquelle l’erreur de mesure en pourcentage est proche de zéro. Si le courant traversant le compteur est supérieur à la valeur du courant de base, l’erreur de mesure est négative, ce qui joue en faveur du payeur d’électricité. En revanche, si le courant traversant le compteur est inférieur à la valeur du courant de base, l’erreur de mesure en pourcentage est positive et cela joue contre le payeur d’électricité. Ces déclarations découlent des caractéristiques métrologiques (erreur de mesure en pourcentage en fonction du courant), fournies dans le manuel d’utilisation d’un compteur d’électricité. Il est évident que le compteur mesure correctement l’électricité avec la classe de précision du compteur dans toute la plage de mesure.
Courant maximal – le courant maximal pour la charge permanente du compteur d’électricité.
Courant minimal – la valeur la plus basse du courant de charge, que le compteur détecte et enregistre.
Marquage sur l’appareil : 5(63)A – position 1 (avant la parenthèse) : courant de base de 5 A ; position 2 (entre parenthèses) : courant maximal de 63 A.
