Fonctionnement
L’horloge temps réel intégrée permet de mesurer la consommation d’énergie avec 4 zones tarifaires.
Le compteur est équipé d’une interface de communication RS-485 avec protocole Modbus RTU permettant la lecture et la configuration à distance
du compteur.
Conformité
Directive MID 2014/32/UE
Certificat 0120/SGS0571
Caractéristiques de l’appareil
- Compteur d’énergie monophasé ;
- Mesure directe jusqu’à 100 A ;
- Montage sur rail DIN (1 module) ;
- Fonctionne dans l’un des deux modes de mesure :
- Mesure de l’énergie active importée et exportée ;
- Mesure de l’énergie réactive importée et exportée ;
- Mesure de l’énergie dans 4 zones tarifaires ;
- Horloge en temps réel intégrée avec batterie de secours pour changer de zone tarifaire ;
- Horaires divisant la journée en zones tarifaires ;
- Il peut régler l’énergie selon des horaires spécifiques pour les jours ouvrables et week-ends ;
- Indication des paramètres réseau ;
- Conformité MID ;
- Port RS-485 ;
- Protocole Modbus RTU ;
- Affichage LCD rétroéclairé.
Fonctionnement

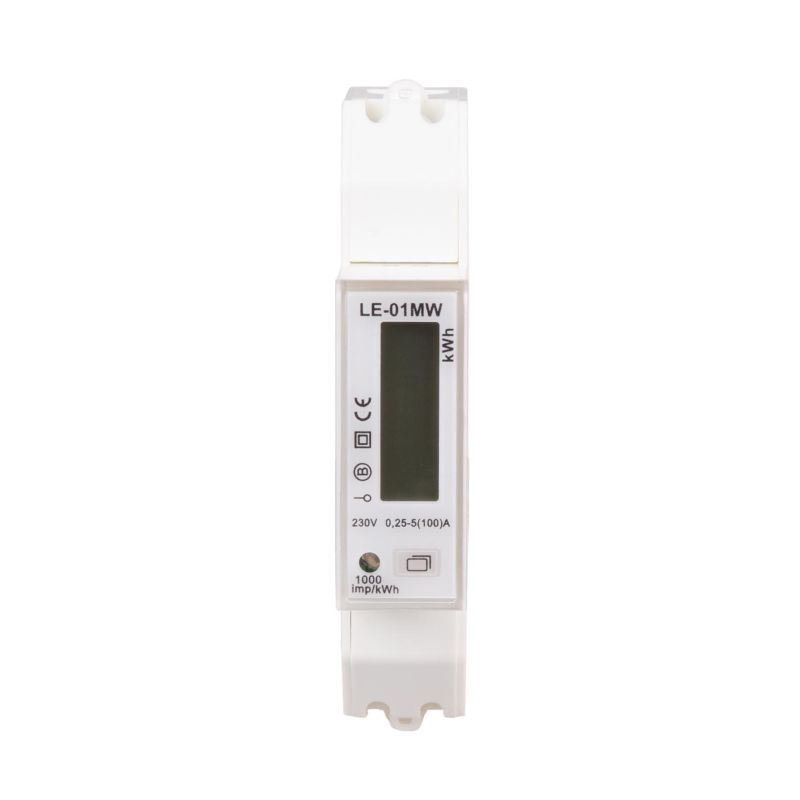

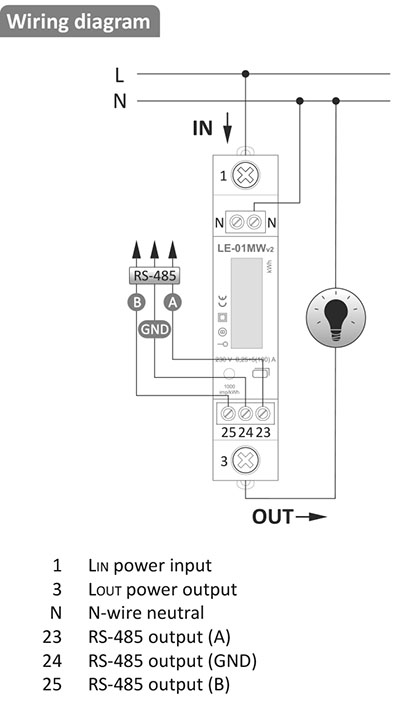

Le compteur LE-01MW mesure avec précision la quantité d’électricité consommée sous l’influence du courant circulant et de la
tension appliquée. La consommation électrique est indiquée par la LED clignotante. De plus, le compteur mesure les paramètres du réseau
d’alimentation et la température de son propre système. Les valeurs sont indiquées de manière cyclique sur l’écran LCD. L’affichage est actif lorsque l’alimentation de l’indicateur est allumée. Le compteur fonctionne dans le réseau de communication en tant qu’appareil esclave. La communication s’effectue conformément à la norme Modbus RTU via le port série RS-485. Les valeurs lues des registres après conversion donnent des résultats selon les indications sur l’écran de l’indicateur.
Valeurs mesurées
- Énergie active importée AE+/AE- [kWh]
- Énergie active exportée [kWh]
- Énergie réactive importée [kvarh]
- Énergie réactive exportée [kvarh]
- Tension de phase U [V]
- Courant de phase I [A]
- Fréquence F [Hz]
- Puissance active P [W]
- Puissance réactive Q [var]
- Puissance apparente S [VA]
- Facteur de puissance cosϕ
