Valeurs mesurées
Puissance active – AE+ [kWh]
Tension de phase – U [V]
Courant de phase – I [A]
Fréquence – F [Hz]
Température du système de mesure – T [°C]
Fonctionnement

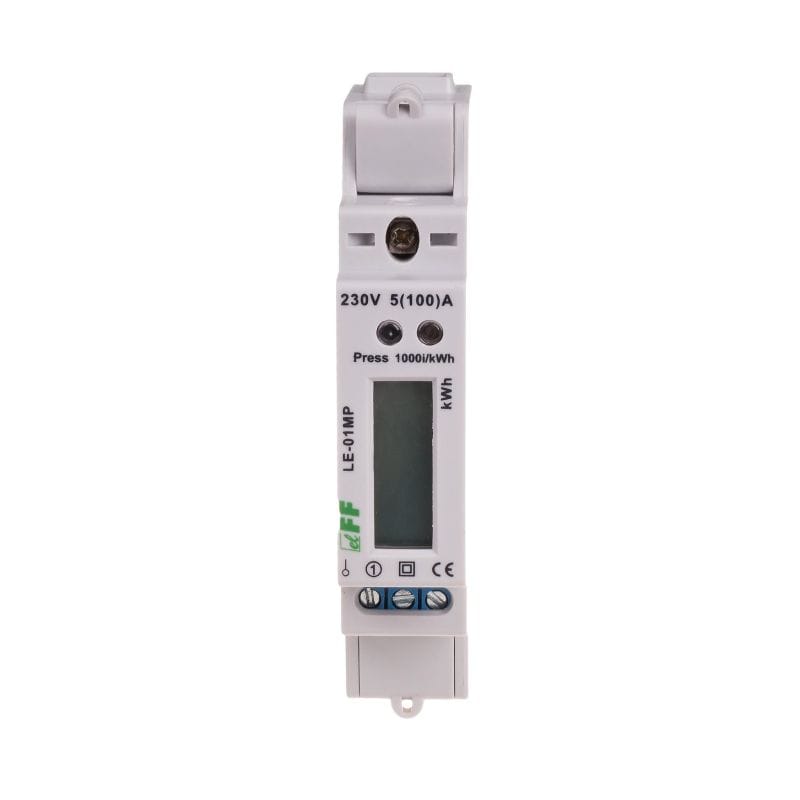

Sous l’influence du courant circulant et de la tension appliquée, le compteur LE mesure avec précision la quantité d’électricité consommée. La consommation d’énergie est indiquée par une LED clignotante (1000 impulsions/kWh). De plus, l’appareil mesure les paramètres du réseau et la température de son propre système. Les valeurs sont affichées de manière cyclique sur l’écran LCD. Le paramètre change toutes les 3 secondes. Valeurs indiquées : puissance active (0,1 kWh) ; tension (0,1 V) ; intensité du courant (0,1 A).
L’affichage est actif si l’alimentation du compteur est sous tension. Si l’alimentation est coupée, l’utilisateur peut prévisualiser la consommation d’énergie [kWh] pendant 30 secondes en appuyant sur la touche PRESS.
Attention !
Le compteur est doté de couvercles de bornes d’entrée et de sortie scellables pour empêcher toute tentative de contournement du compteur.
Le compteur est marqué d’un numéro de série individuel permettant son identification sans ambiguïté. Le marquage est gravé au laser et ne peut pas être supprimé.
Programme de service
LE Config
Le programme permet de tester la lecture de l’énergie calculée et de régler les paramètres de base du compteur.
Communication PC-LE via convertisseur USB WE-1800-BT►
Programme gratuit.
Programmes de lecture à distance des compteurs d’électricité
LE-01M, LE-01MP, LE-01MR, LE-03M, LE-03MP, LE-03M CT
MeternetPRO
L’application MeternetPRO permet la lecture à distance des états et des indications des compteurs, multimètres, transducteurs de mesure, modules d’extension d’entrée/sortie et autres appareils de mesure communiquant via le protocole Modbus RTU. L’échange de données entre les appareils et l’application s’effectue via RS-485 ou réseau local (LAN). L’application, ainsi que la base de données, sont installées sur un serveur spécial MT-CPU-1, qui fonctionne dans un réseau local. L’interface utilisateur du logiciel est une application Web (site Web). L’accès à l’application s’effectue via n’importe quel navigateur Web. Dans un réseau local avec une adresse IP publique, vous pouvez configurer l’application et lire les données via Internet.
Module de facturation par abonnement de la consommation d’électricité
Module de facturation par abonnement de la consommation d’électricité ou d’une autre valeur incrémentielle enregistrée, par exemple : eau, chaleur, etc. Il permet de calculer les augmentations de la valeur dans les périodes de facturation désignées (intervalles). Cycles : mensuels, hebdomadaires, quotidiens, horaires. Le module permet de créer plusieurs rapports individuels et parallèles.
