Les interrupteurs de l’installation modulaire réseau-générateur mettent en œuvre le programme de commutation 1-0-2, qui permet, par exemple, de connecter l’une des deux lignes d’entrée à la sortie ou de déconnecter complètement les circuits. Les contacts de l’interrupteur fonctionnent comme un sectionneur, de sorte qu’il est possible de passer au courant de charge nominal

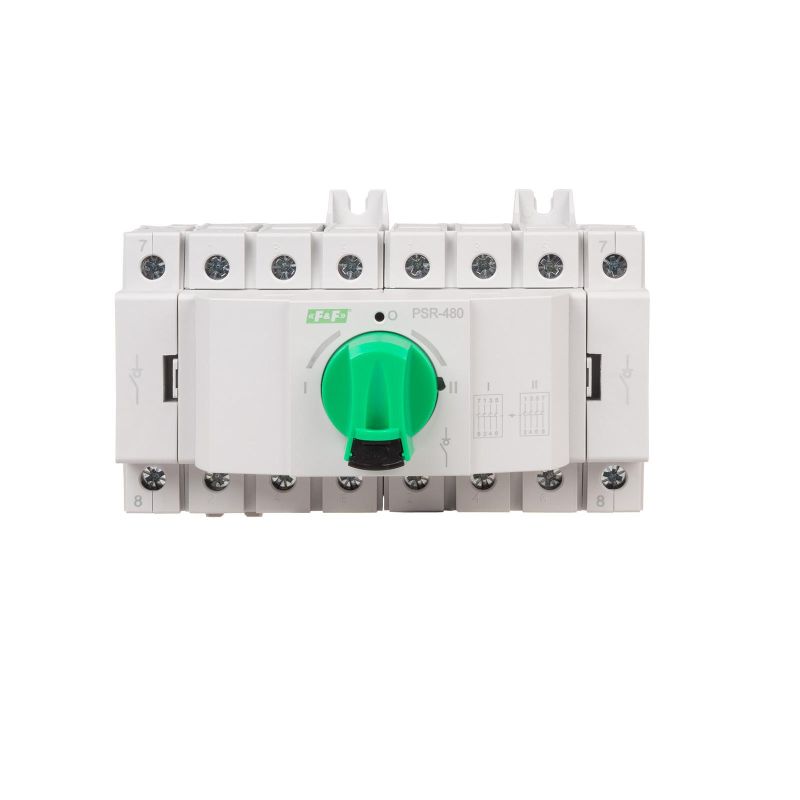

Commutateur de réseau modulaire rotatif – PSR-480
Commutateur de réseau modulaire rotatif – Unité PSR-480
- Fonction
- sectionneur, inverseur de sens
- Entraînement
- manuel, rotatif
- Tension de commutation nominale Ue (AC)
- 415 V
- Courant nominal [AC-21B/AC-22A]
- 80 A
- Tension d'isolement Ui
- 800 V
- Surtension Uimp
- 8 kV
- Nombre de pôles
- 4P
- Programme de commutation
- 1-0-2
- Résistance mécanique
- 10000 cycles
- Fréquence nominale
- 50÷60 Hz
- Capacité de charge de courant AC21 (catégorie A et B)
- 80 A
- Capacité de charge de courant AC22 (catégorie B)
- 80 A
- Capacité de charge de courant AC23 (catégorie B)
- 80 A
- Puissance de commutation
- 52 kW
- Puissance dissipée (pour le courant nominal) par pôle
- 2,4 W
- Puissance dissipée (pour le courant nominal) totale
- 9,6 W
- Connexion
- bornes à vis
- Diamètre du câble (minimum)
- 2,5 mm²
- Diamètre du fil (maximum)
- 35 mm²
- Température de fonctionnement
- -20÷50°C
- Dimensions
- 8 modules (largeur : 135 mm, hauteur : 94 mm, profondeur : 104 mm)
- Montage
- Rail DIN ou plaque de montage
- Classe de protection
- IP20

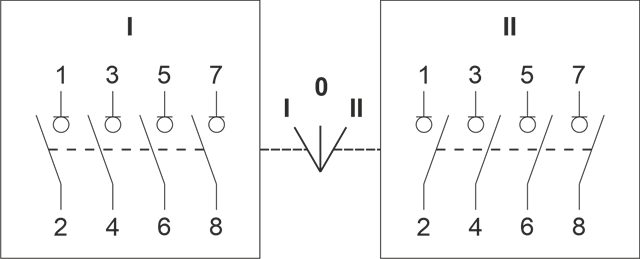

Switching Diagram

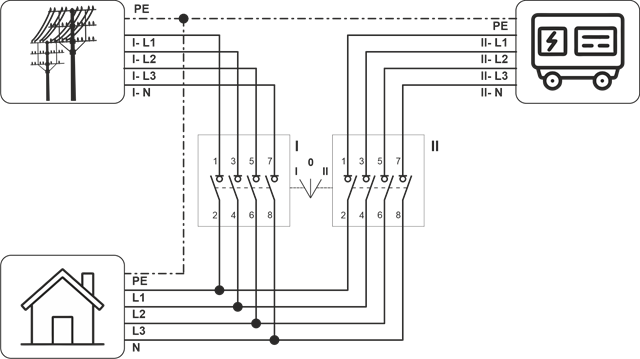

Sample Application
