Les interrupteurs de l’installation modulaire réseau-générateur mettent en œuvre le programme de commutation 1-0-2, qui permet, par exemple, de connecter l’une des deux lignes d’entrée à la sortie ou de déconnecter complètement les circuits. Les contacts de l’interrupteur fonctionnent comme un sectionneur, ce qui permet de passer au courant de charge nominal.

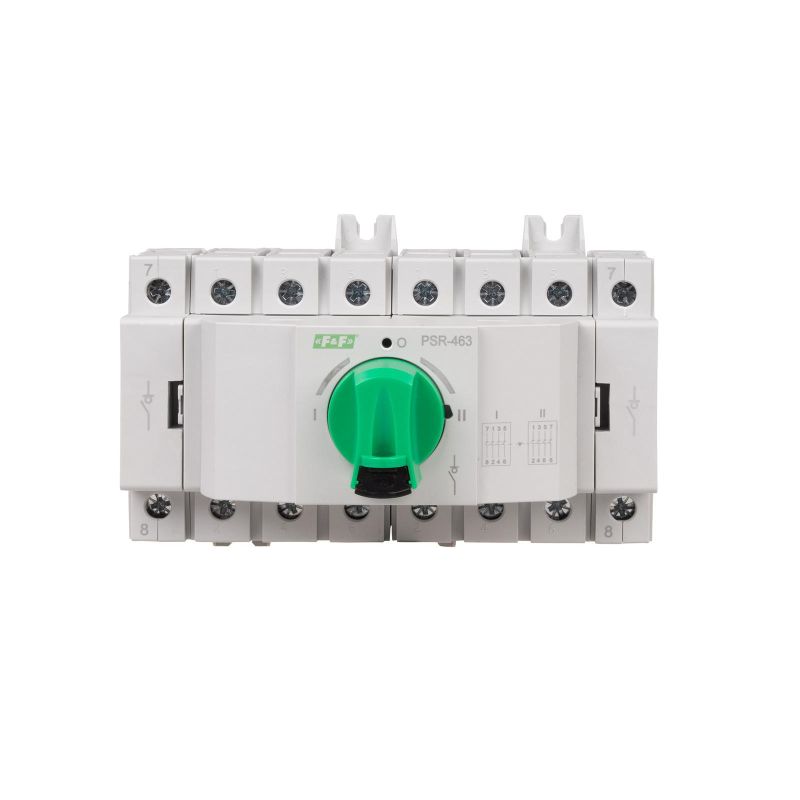

Commutateur de réseau modulaire rotatif – PSR-463
Commutateur de réseau modulaire rotatif – Unité PSR-463
- Fonction
- sectionneur, inverseur de sens
- Entraînement
- manuel, rotatif
- Tension de commutation nominale Ue (AC)
- 415 V
- Courant nominal [AC-21B/AC-22A]
- 63 A
- Tension d'isolement Ui
- 800 V
- Surtension Uimp
- 8 kV
- Nombre de pôles
- 4P
- Programme de commutation
- 1-0-2
- Résistance mécanique
- 10000 cycles
- Fréquence nominale
- 50÷60 Hz
- Capacité de charge de courant AC21 (catégorie A et B)
- 63 A
- Capacité de charge de courant AC22 (catégorie B)
- 63 A
- Capacité de charge de courant AC23 (catégorie B)
- 63 A
- Puissance de commutation
- 41 kW
- Puissance dissipée (pour le courant nominal) par pôle
- 1,5 W
- Puissance dissipée (pour le courant nominal) totale
- 6 W
- Connexion
- bornes à vis
- Diamètre du câble (minimum)
- 2,5 mm²
- Diamètre du câble (maximum)
- 35 mm²
- Température de fonctionnement
- -20÷50°C
- Dimensions
- 8 modules (largeur : 135 mm, hauteur : 94 mm, profondeur : 104 mm)
- Montage
- Rail DIN ou plaque de montage
- Classe de protection
- IP20
Switching Diagram
Sample Application
