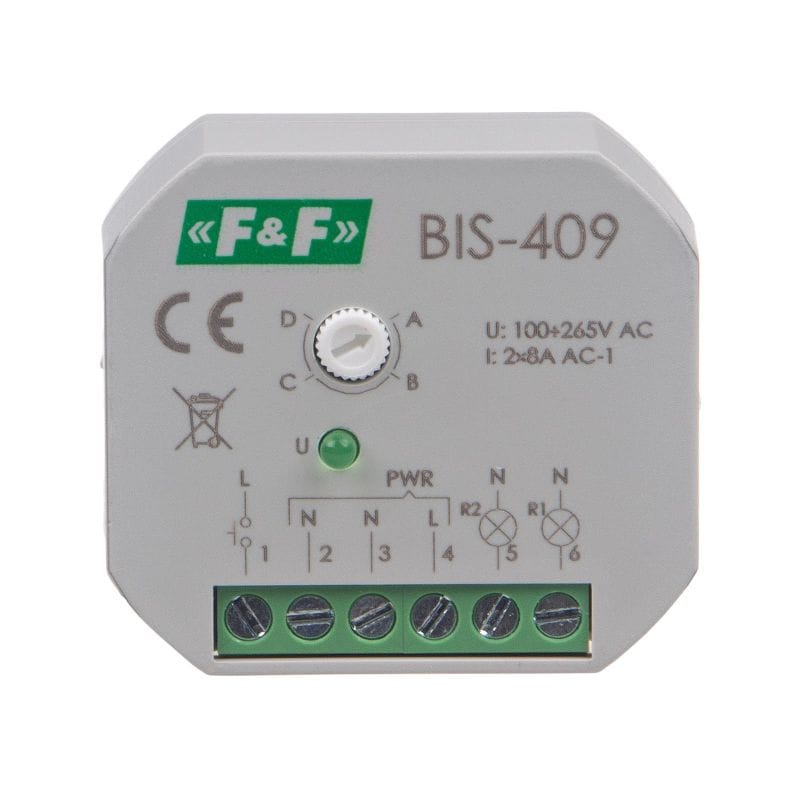

PrzeznaczenieElektroniczny, bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących. Przekaźnik BIS-409 posiada dwie sekcje załączające i umożliwia załączenie zgodnie z wybraną sekwencją dwóch obwodów (gałęzi) oświetlenia lub innych odbiorników z kilku różnych punktów.
Działanie Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Przekaźnik sekwencyjny posiada dwa oddzielne wyjścia R1 i R2. Stan styków (zamknięty/otwarty) wymuszany jest sekwencyjnie zgodnie z zadanym programem. Przełączenie styków w kolejny stan następuje po kolejnym impulsie przycisku sterującego. Załączenie styku R1 i R2 sygnalizowanie jest świeceniem odpowiednich LED czerwonych R1 i R2. Po zaniku napięcia zasilania stan styków jest resetowany. Po ponownym powrocie napięcia zasilania przekaźnik rozpoczyna prace od sekwencji nr 0.
Uwaga! BIS-409 może współpracować z przyciskami podświetlanymi.
Funkcje pracy
Funkcja A
Kolejne naciśnięcia przycisku powtarzają sekwencję 0-3.
Funkcja B
* Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3. * Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0). * Długie naciśnięcie przycisku – w dowolnej sekwencji – rozłącza oba styki (sekwencja 0). * Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.
Funkcja C
Kolejne naciśnięcia przycisku powtarzają sekwencję 0-3.
Funkcja D
* Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3. * Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0). * Długie naciśnięcie przycisku – w dowolnej sekwencji – rozłącza oba styki (sekwencja 0). * Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.
Dane techniczne
zasilanie
100÷265V AC
styk / prąd obciążenia (AC-1)
2×(1×NO) / 2×(<8A)
impuls sterujący
160÷265V AC<20mA
maks. prąd przycisków sterujących
ΣI<5mA
opóźnienie zadziałania
0,1÷0,2s
sygnalizacja zasilania
LED zielona
pobór mocy
stan czuwania
0,15W
stan załączenia
0,6W
temperatura pracy
-25÷50°C
przyłącze
zaciski śrubowe 2,5mm²
moment dokręcający
0,4Nm
wymiary
Ø54 (□48×43mm), h=20mm
montaż
w puszce podtynkowej Ø60
stopień ochrony
IP20
Tabela mocy
